Pregunta 24

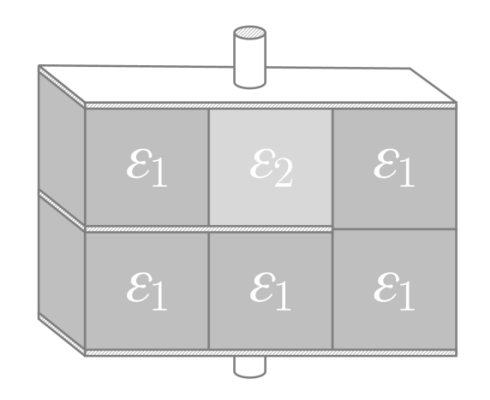

Se construye el capacitor presentado en la figura con bloques iguales dimensiones compuestos de materiales dieléctricos de permitividad eléctrica $\varepsilon_1$ y $\varepsilon_2$. Solo entre el primer par de bloques se incorpora una placa conductora de espesor despreciable.

Si un capacitor formado por un único bloque con permitividad eléctrica $\varepsilon_1$ posee capacitancia $C_1$ y uno con permitividad eléctrica $\varepsilon_2$ posee capacitancia $C_2$, ¿cuál será la capacitancia del capacitor de la figura?

a) $\displaystyle \left(1+\frac{C_2}{C_1+C_2}\right) C_1$

b) $\displaystyle \left(\frac{1}{2}+\frac{2 C_1+2 C_2}{3 C_1+C_2}\right) C_1$

c) $\displaystyle \left(\frac{6 C_1+3 C_2}{5 C_1+C_2}\right) C_1$

d) $\displaystyle \left(\frac{C_1+5 C_2}{5 C_1+2 C_2}\right) C_1$

Solución propuesta

Aún no hay solución propuesta 🥲

info

Si este ejercicio tiene una solución, podría estar incorrecta. Si deseas proponer una solución alternativa, manda tu solución abriendo un Pull Request en el repositorio de GitHub con el archivo .mdx correspondiente.
