Pregunta 27

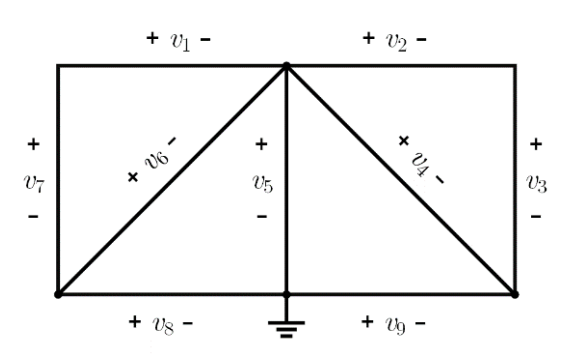

La siguiente figura muestra la topología de un circuito indicando las diferencias de potencial (voltaje) entre los diferentes nodos:

Respecto a la figura y la ley de voltajes de Kirchhoff, ¿cuál de las siguientes ecuaciones es CORRECTA?

a) $v_7+v_1+v_4-v_9-v_8=0$

b) $-v_6+v_2+v_3-v_9+v_8=0$

c) $-v_4+v_9+v_8-v_6=0$

d) $v_7-v_1+v_5+v_8=0$

Solución propuesta
