Pregunta 18

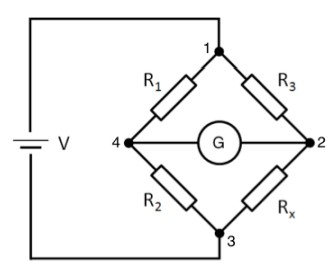

Considere el circuito de la Figura, donde G representa un galvanómetro que mide la corriente entre los nodos 2 y 4 del circuito.

Pregunta 18

¿Cuánto mide la potencia disipada en la resistencia RxR_x si G mide corriente nula?

a) V2R1R3R2(R1+R3)2\displaystyle \frac{V^2 R_1 R_3}{R_2\left(R_1+R_3\right)^2}

b) V2R2R3R1(R1+R2)2\displaystyle \frac{V^2 R_2 R_3}{R_1\left(R_1+R_2\right)^2}

c) V2R1R2R3(R1+R2)2\displaystyle \frac{V^2 R_1 R_2}{R_3\left(R_1+R_2\right)^2}

d) V2R1R3R2(R1+R2)2\displaystyle \frac{V^2 R_1 R_3}{R_2\left(R_1+R_2\right)^2}

Solución propuesta

Aún no hay solución propuesta 🥲

info

Si este ejercicio tiene una solución, podría estar incorrecta. Si deseas proponer una solución alternativa, manda tu solución abriendo un Pull Request en el repositorio de GitHub con el archivo .mdx correspondiente.
